专注防火涂料
为了·安全的明天
全国热线
400-1103119
专注防火涂料
为了·安全的明天
400-1103119
镀锌是钢结构防腐防锈的一种重要手段，一般经过热镀锌的表面，具有一定的防锈防腐性能。因此，镀锌钢构件表面一般不涂防腐涂料。很多用户在对这种镀锌钢构件涂装钢结构防火涂料，由于镀锌钢表面，附着力较普通的碳钢要差，不论涂装溶剂性钢结构防火涂料，还是水基性钢结构防火涂料，都会出现现场成片脱落和后期大面积脱落的现象。既会造防火涂料的浪费及涂装工程返工，又会造成完工后防火涂料层耐久性差，过早丧失防火效能的问题。为此，《钢结构防火涂料应用技术规程》（T/CECS 24-2020）规定，镀锌钢构件在涂装防火涂料前，应在镀锌钢构件表面采取增加涂层附着力的措施。

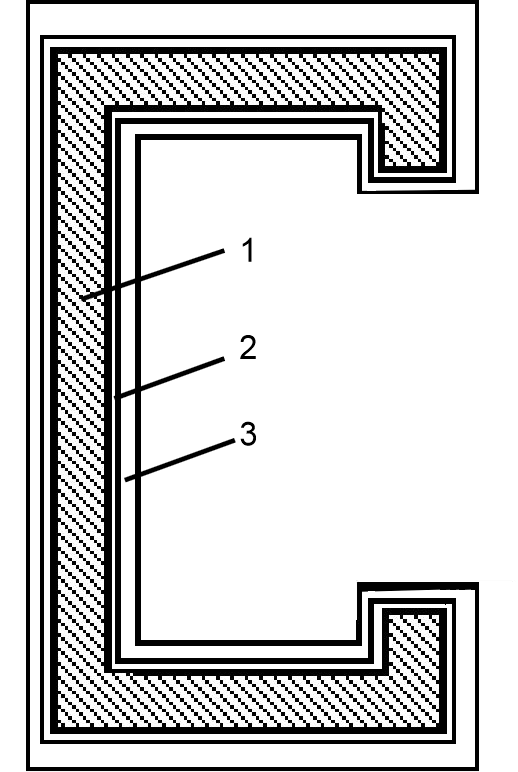

镀锌钢构件防火保护构造形式示意图
1—钢构件；2—增强措施层；3—防火涂料
一是，选择经过扫砂处理的镀锌材料制作钢结构构件。扫砂处理就是镀锌后进行表面拉丝处理。即在光亮的镜面镀锌层表面用类似洗碗用的粗糙尼龙网来回扫擦，使表面形成条纹沙哑效果，以增加表面粗糙度。
二是，喷涂一层附着力强的界面底漆。在镀锌钢构件表面先喷涂一层附着力强的底漆，作为镀锌钢构件与防火涂料涂层之间的结合界面。待底漆实干后，再涂装与其容的防火涂料。如：环氧酯锌黄底漆、环氧锌黄底漆等可作为界面底漆用。
三是，涂装一层磷化底漆进行磷化处理。即用磷化底漆进行化学与电化学反应，在镀锌钢构件表面形成一层磷酸盐化学转化膜。以提高防火涂层的附着力。
其中，第二、三种方法是较为经济、实用的措施，也是目前普遍采用的措施。但要注意的是不论涂装界面底漆还是磷化底漆，首先要对镀锌钢构件表面进行清理。即：除湿、除油、除尘，确保获得一个干燥、洁净的表面。必要时，可用相应溶剂擦拭待喷涂表面。
