颜料是防火涂料之中不可缺少的一部分。它不仅能赋予涂膜颜色，增强其装饰性，还能在一定程度之上影响防火涂料的性能。在防火涂料生产和使用中，应当考虑的8大因素。

　　1.颜料对防火涂料性能的影响

　　1）无机颜料对防火涂料防火性能的影响。

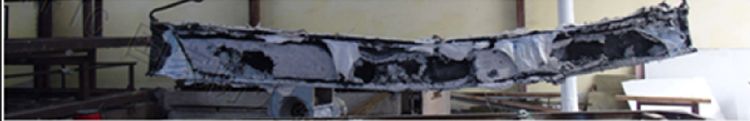

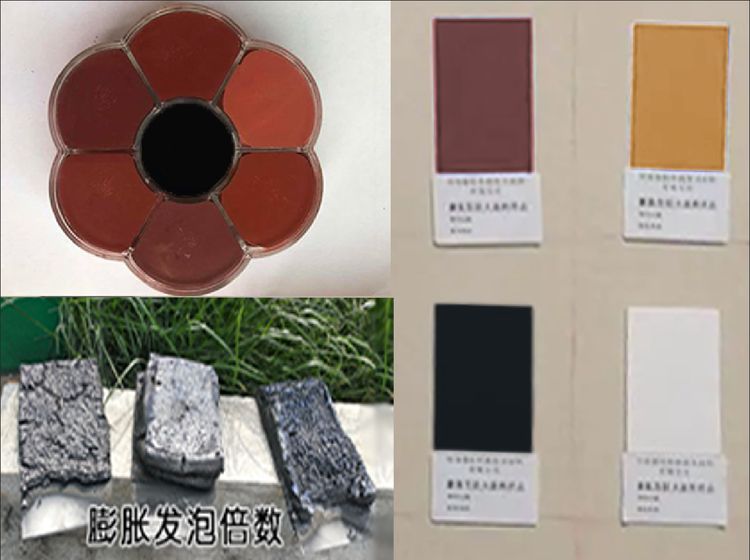

　　所用无机颜料为纳米透明氧化铁色浆（铁棕、铁红、铁黑）和氧化铬绿色浆。对于铁红颜料涂层，涂层的发泡率随着颜料添加量的增加而逐渐增加，在添加量为2.3%时达到**大值，然后随着颜料添加量的增加而减小。对于铁棕颜料，当添加量为2.3%时，涂层的发泡率也达到极大值，后的发泡效果并没有明显下降。铬绿颜料是个例外。涂料的发泡率随铬绿颜料的加入而增加。当铬绿颜料的添加量为2.8%时，涂料的发泡率达到14倍超过。但此时发泡层不均匀，强度不高，当铬绿颜料添加量为2.3%时，相应涂层的外观和发泡率较好。加入铁黑颜料之后，涂料的整体发泡性能不高，**大发泡比只有8倍左右，比其他三种颜料差。可见，铁黑颜料对涂料的耐火性有很大的影响。

　　2）有机颜料对防火涂料防火性能的影响。

　　酞菁蓝和醇溶性耐光红颜料是有机颜料中常用的颜料。不同颜料的加入对防火涂料的防火性能有影响。。当酞菁蓝颜料的添加量为1.7%时，相应涂料的发泡倍数可达16.34倍。。但涂膜不易平整，烧成之后边缘抬起，易脱落。当酞菁蓝颜料的添加量为2.3%和2.8%时，虽然相应涂层的膨胀率略小于酞菁蓝颜料的添加量为1.7%，但涂层的表面性能明显优于酞菁蓝颜料。因此，酞菁蓝颜料的添加量优选为2.3%～2.8%。。当醇溶性耐晒红颜料的添加量为2.3%时，涂料的发泡倍数**大为11.35倍，涂膜的表面物理性能**好。

　　3）颜料对防火涂料理化性能的影响。

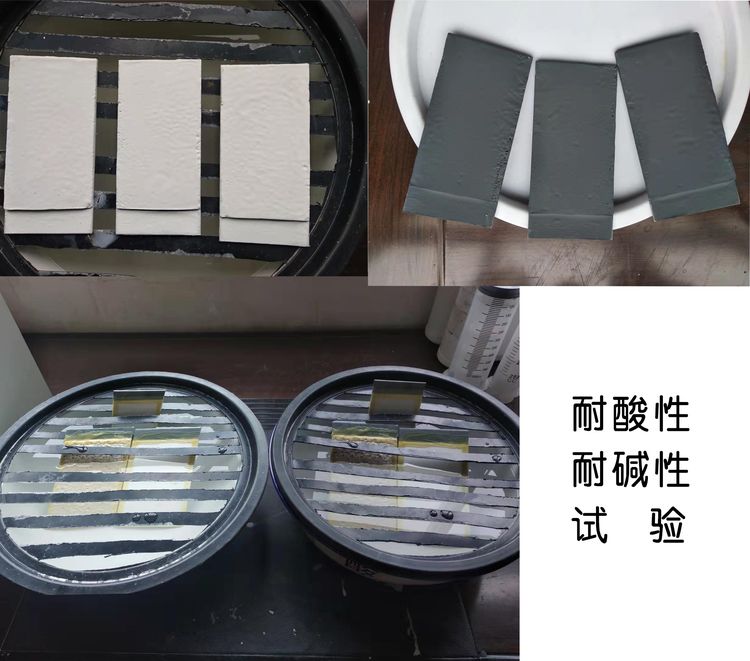

　　因为颜料的加入并没有改变涂层的基本结构，它只是填补了基体材料之中的空白，所以涂层的耐酸、耐碱、耐盐性没有太大变化。层的附着力、抗冲击性和柔韧性受到不同程度的影响，需要通过添加相应的添加剂来提高。

　　2.颜料的颜色

　　颜料的颜色，是由于颜料对可见光中不同波长的光进行选择性吸收的结果，受结晶形状、颗粒大小及分散性能等物理性质的影响，例如氧化铁红的颜色，随着其颗粒的粒径的增大由橙红色而变为紫红色；颜料的颜色还受照射在其上面的光线的影响，例如，在黑暗中，颜料不显任何颜色，在强烈光线下的颜色比在暗光下的显得亮，不同光源（如阳光、白炽光、荧光等）下的同一种颜料也能显示出不同的颜色。

　　3.颜料的着色力

　　颜料的着色力指一种颜料与另一种颜料混合后所显现颜色深浅的能力。调同一种颜色，着色力越强，色浆的用量就越少，防火涂料耐水性的降低程度及对涂膜性能的影响就越小。所以同一颜色，不同厂家的产品的质量会有很大差别。颜料着色力的强弱，不仅取决于其性质，与其分散程度也有一定关系。分散度越大，着色力越强。

　　4.颜料的耐光性

　　颜料在光的作用下颜色会不同程度的产生一定的变化。无机颜料长期在阳光照射下其颜色将逐渐变暗，有些颜料在阳光中的紫外线的作用下还会产生粉化现象。防火涂料应当选用耐光耐候性好的颜料，一般耐光性大于7~8级，8级**好，耐候性大于4~5级，5级**好。无机颜料如氧化铁系的耐光性一般都很好，对应颜色的防火涂料保色性很好；有机颜料相对要比无机颜料差，而且价格要高很多。有机颜料的耐光性越高，价格越高，耐光性每差一级，价格和耐候保色性会有很大差别，耐光性≤6，耐候性≤3时，价格会相差4倍以上。所以说防火涂料尤其是有机色防火涂料是一文价格一分货。

　　5.颜料的遮盖力

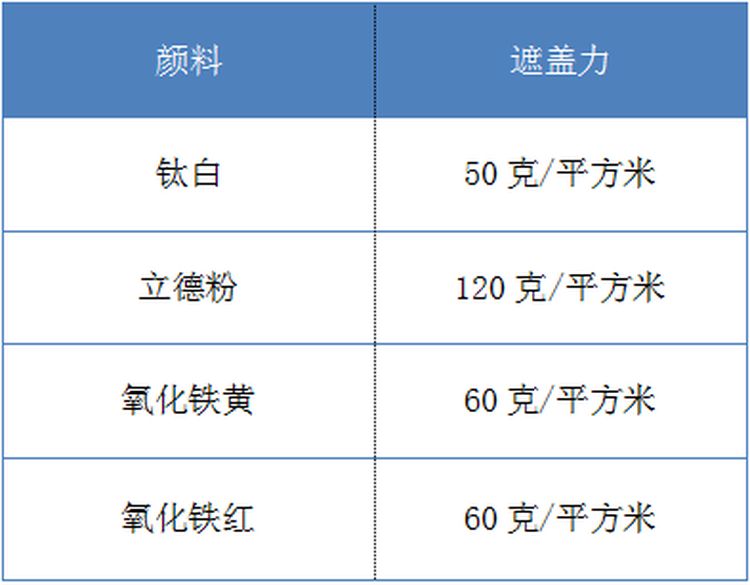

　　涂膜中颜料能遮盖被涂饰物体表面，使底材被遮盖不再能透过涂膜而显露的能力。颜料遮盖力的强弱主要取决于折光率、吸收光线能力、晶体结构、和分散程度等因素。颜料的遮盖力不光取决于涂层反射光的能力，也取决于其对照射在涂层表面的光的吸收能力。例如，炭黑能完全吸收照射在它上面的光线，因而它的遮盖力极强。不透明彩色颜料遮盖力的强弱也取决于它们对光线的选择性吸收性能。颜料在基料中被分散得均匀，其颗粒粒径就小，比表面积增大，因而遮盖能力也就增大了，但是，颜料颗粒粒径的大小如果等于光的波长的一半时，光将透过颗粒前进而不发生折射，而使得颗粒是透明的。颜料的结晶度越高其遮盖力越强。混合颜料的遮盖力，不能根据混合物各组分物遮盖力以加成规律计算，实际上，大多数混合颜料的遮盖力比计算值大。因此，将颜料与填料按适宜的比例混合使用，不会影响其遮盖力，且有利于降低成本。防火涂料的遮盖力高，涂刷面积就高，工程造价就低。

　　6.颜料的分散性及适应能力性

　　所谓颜料的分散性是指呈聚集状态的颜料颗粒在防火涂料基料中被分散的难易程度及其分散后的分散状态，它受颜料性能、制备方法、粒径及粒径分布等因素的影响。颜料的分散性对于颜料的遮盖力和着色力的强弱有很明显的影响，对涂膜的理化性能也有影响。颜料的适应性问题，这对于乳液类钢结构防火涂料是特别重要的。由于颜料种类不同，颜料的作用也会表现出一定程度的不同，有机颜料的这种倾向则更加明显。颜料在防火涂料中分散得差，与防火涂料的匹配性差，防火涂料会存在潜在的絮凝甚至褪色。

　　7.颜料的细度

　　色浆的细度并不是越细越好，因为像酞菁蓝、酞菁绿这样的颜料本身就是小分子颜料，细度太小，粒径差异大，分散性差，和防火涂料的相容性不好，调色成本增加，而且还会引浮色发花。

　　8.颜料的耐酸碱性

　　颜料的耐酸耐碱性对于其在钢结构防火涂料中的使用也是一个重要的性能指标。例如铁蓝或铬黄遇碱都会分解，灰钙粉和碳酸钙遇酸会发生反应，因而使用时应注意选择。如选用价格很低，非**防火涂料生产厂家生产的黄色、蓝色防火涂料等，因不恰当的颜料，防火涂料很快就会有褪色粉化泛碱等现象，所以客户选用防火涂料时也要注意这一问题。
