不少用户在选择钢结构防火涂料时，会发现钢结构防火涂料分非膨胀型和膨胀型，那么这两种防火涂料有什么不同、又如何选择呢？斯凯肯（中国）集团股份有限公司防火涂料专家提供如下建议。

一、弄清非膨胀型和膨胀型钢结构防火涂料的区别

非膨胀型钢结构防火涂料也就是以往所称的厚型防火涂料。非膨胀型钢结构防火涂料一般采用难燃或不燃的无机绝热矿物材料和无机胶凝材料混合而成。该类防火涂料遇火受热不会膨胀，其防火机理主要是通过本身的隔热涂层进行隔热，防止和减缓高温传导到钢结构本体，达到钢结构防火的目的。该类防火涂料涂层相对较厚，施工难度和工程量大。但防火效能可靠，根据不同的涂装厚度，耐火时间可达到为2-4小时。

膨胀型钢结构防火涂料也就是以往所称的薄型和超薄型钢结构防火涂料。按分散介质分为：水基性钢结构防火涂料和溶剂性钢结构防火涂料。水性防火涂料以水作为分散介质，溶剂性防火涂料以有机溶剂作为分散介质。从组成成份上看，除分散介质（基料）外，他们通常还包含有脱水催化剂、成炭剂、发泡剂、填料和成膜剂等。膨胀型防火涂料涂层在高温时膨胀发泡，形成耐火隔热保护，其防火机理是通过膨胀后形成的蜂窝状、多孔炭质层防止和减缓高温传导到钢结构本体，起到隔热防火作用。这类防火涂料耐火性一般为1-2小时，也有厂家的产品做到了2.5小时以上。比如本公司所生产的膨胀型钢结构防火涂料。膨胀型防火涂料涂层薄，施工难度和工程量相对较小，方便施工。其中水基性膨胀型防火涂料生产和使用中不产生产可挥发性有机物（VOCs）,是环保要求所提倡的，但涂层长久防火效能有待进一步研究。溶剂性膨胀型防火涂料一般环境适应性较好，特别是环氧类溶剂性膨胀型防火涂料涂层耐酸、碱、盐雾性能好，耐久性强，长久效能保持较好。但同样受到环保的要求。

二、如何确定是用非膨胀型和膨胀型钢结构防火涂料

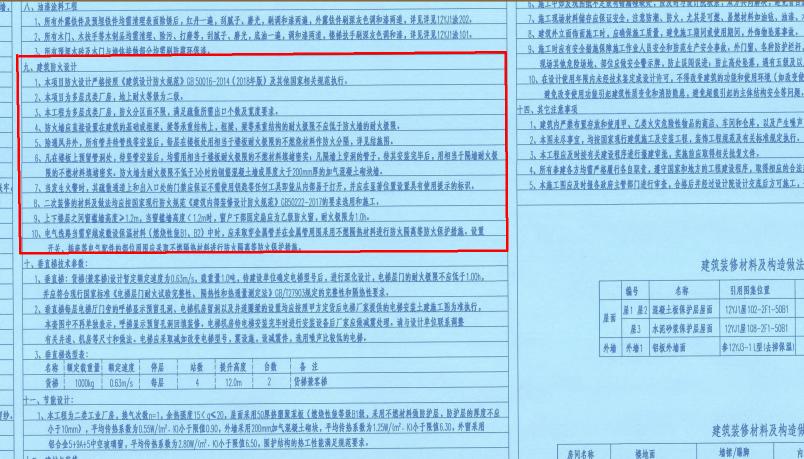

实际工程中，是用非膨胀型钢结构防火涂料还是用膨胀型钢结构防火涂料呢？主要是看设计图纸。如果图纸明确是用哪一种防火涂料，那就必须选用那种防火涂料。如果图纸没有明确是用膨胀型还是用非膨胀型。那就根据图纸给定的各种钢构件的耐火极限，参照两种钢结构防火涂料的特点，对照我国现行的有关法规和标准来确定。

目前，我国在钢结构防火涂料应用上，主要是依据《钢结构防火涂料》（GB 14907-2018）、《建筑钢结构防火技术规范》（GB 51249-2017）这两个标准。《钢结构防火涂料》（GB 14907-2018）对水性膨胀型钢结构防火涂料认定的较高耐火极限为2.00h。《建筑钢结构防火技术规范》（GB 51249-2017）4.1.3第二款规定设计耐火极限大于1.50h的构件，不宜选用膨胀型防火涂料。而综合来讲，这两个标准都明确膨胀型防火涂料不能用在耐火极限超过2.0小时上的工程上（尽管经过了国家认可试验室检验试验并出具的型式试验报告）。中国工程建设标准化协会通过并于2021年2月1日实施的《钢结构防火涂料应用技术规程》（TCECS 24-2020）也提出相似要求。但对环氧类钢结构防火涂料应用放松了要求。比如：“3.2.2设计耐火极限大于1. 50h的构件，宜选用非膨胀型钢结构防火涂料或环氧类膨胀型钢结构防火涂料。3.2.3设计耐火极限大于1.50h的全钢结构建筑，宜选用非膨胀型钢结构防火涂料或环氧类膨胀型钢结构防火涂料。3.2.4 除钢管混凝土柱外，设计耐火极限大于2.00h的构件，应选用非膨胀型钢结构防火涂料或环氧类膨胀型钢结构防火涂料。3.2.5设计耐火极限大于2.00h的钢管混凝土柱，既可选用膨胀型钢结构防火涂料，也可选用非膨胀型钢结构防火涂料。”等。对于《钢结构防火涂料应用技术规程》（TCECS 24-2020）这一标准，某些领域或者某些地区或工程还不认可。
