钢结构防火涂料是施涂于建（构）筑物钢结构表面，能形成耐火隔热保护层以提高钢结构耐火极限的涂料。他是由基料、阻燃添加剂、助剂等原料制成的。根据不同的防火机理，钢结构防火涂料分为：膨胀型钢结构防火涂料和非膨胀型钢结构防火涂料。膨胀型钢结构防火涂料是指涂层在高温时膨胀发泡，形成耐火隔热保护层的钢结构防火涂料；非膨胀型钢结构防火涂料是指涂层在高温时不膨胀发泡，其自身成为耐火隔热保护层的钢结构防火涂料。

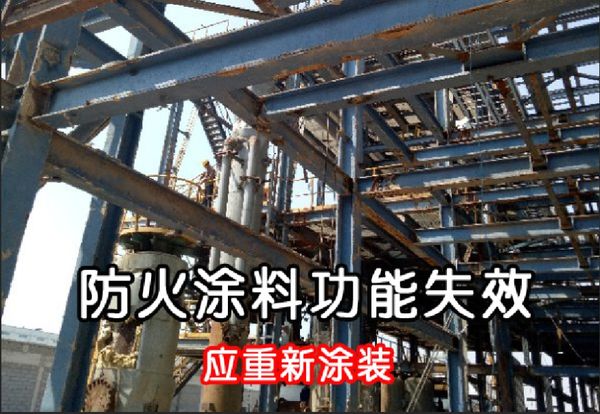

1.钢结构防火涂料防火保护不是一劳永逸的。

钢结构防火涂料与其它功能性涂料一样，涂层会受到外部自然环境和各种复杂条件的影响，如酸、碱、盐雾腐蚀、雨水侵蚀、紫外线降解、震动损伤等。因此，钢结构防火涂料防火保护层有一定的使用年限（虽然国家标准中没有使用年限指标，也没有明确要求）。

2.钢结构防火涂料有其施用范围和*低厚度要求。

《建筑钢结构防火技术规范》GB 51249-2017，第4.1.3条第4款中要求：非膨胀型防火涂料涂层的厚度不应小于10mm；《钢结构防火涂料》GB14907-2018，第 5.1 .5条中要求:非膨胀型钢结构防火涂料的涂层厚度不应小于15mm。一般在工程设计时都按较大值进行控制，即：非膨胀型防火涂料*小厚度≥15mm。

与之相对应的，《建筑钢结构防火技术规范》GB 51249-2017，第4.1.3条第3款：当钢结构耐火极限要求不小于1.5h，以及对室外的钢结构工程，不宜选用膨胀型防火涂料。《钢结构防火涂料》GB14907-2018，第5.2.3条表4中表示：膨胀型防火涂料的耐火极限可到2.0h。因《建筑钢结构防火技术规范》中的要求为“宜”，即表示为允许稍有选择，故工程设计时可参照《钢结构防火涂料》进行选取，即：当钢结构耐火极限要求≤2.0h时，可选用膨胀型防火涂料。

3.屋顶承重构件和钢结构楼板因其对主体作用不同有不同的防火要求。

（1）《建筑设计防火规范》GB 50016—2014，表5.1.2中仅给出了“屋顶承重构件”的燃烧性能和耐火极限（h）要求，并未明确屋顶承重构件的包含范围。依据《建筑钢结构防火技术规范》GB 51249-2017第3.1.1条中明确：屋盖支撑和系杆的设计耐火极限应与屋顶承重构件相同。本条条文说明中进一步明确：仅对屋面板起支撑作用的**类檩条，即使破坏，对屋盖结构整体受力性能影响很小，故其耐火极限可不作要求。而兼做纵向系杆，或水平向腹杆，对主结构（如屋架）起到支撑作用的第二类檩条，如果破坏可能导致主体结构失去整体稳定性。故其耐火极限应与屋顶承重构件要求一致。

（2）《建筑钢结构防火技术规范》GB 51249-2017，第8.2.1条的条文说明中明确：压型钢板组合楼板的防火设计有两种情况：当压型钢板只作为混凝土板的施工模板，且使用阶段不受力时，不需要进行防火保护。反之，当压型钢板除了作为施工模板外，还与混凝土板形成组合楼板共同受力时，应与楼板的耐火极限要求一致。同理，目前工程中较为常用的钢筋桁架楼承板，也可按此原则进行防火设计。

4.钢结构构件表面外部已有能够起到相应防火保护的部分可不涂装防火涂料。

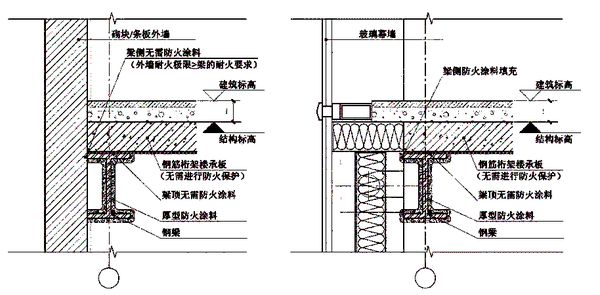

（1）钢梁顶部与楼板接触的界面可不喷涂防火涂料。因为楼板自身已经为钢梁提供了防火保护。同理，

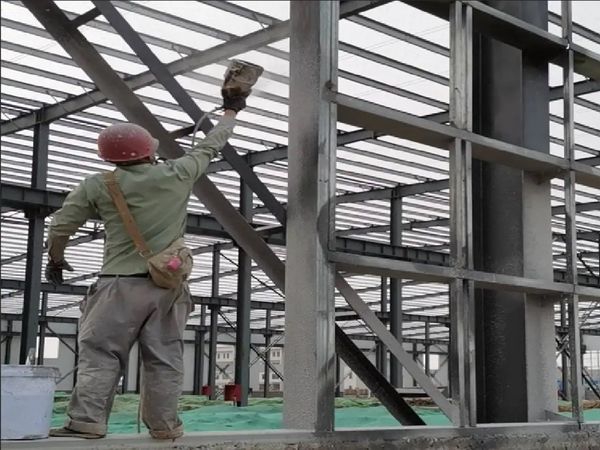

（2）如果钢梁外侧的砌块或条板的外墙紧贴钢梁，且外墙的耐火极限大于梁的耐火要求，则钢梁与外墙的接触界面按原理可不喷涂防火涂料。然而实际施工过程中，由于防火涂料是在钢结构施工完成后，外墙未砌筑前喷涂的，故钢梁临外墙一侧也会喷涂防火涂料，仅是此面不作为重点喷涂的区域而已。
