防火堤防火涂料是混凝土结构防火涂料的一种，用于石油化工储罐区防火堤混凝土表面的防护，执行标准为《混凝土结构防火涂料》（GB 28375-2012）。斯凯肯(中国)集团股份有限公司生产的“华意”或“斯凯肯”牌防火堤防火涂料，采用硅酸盐水泥、膨胀蛭石、膨胀珍珠岩、等多种无机类轻质隔热材料为主体复合而成。该产品耐火性能优良、粘结强度高、耐侯性能好，燃烧时无毒气体产生，适用适用于石油、化工等行业防火堤的防火保护。

一、性能特点：

1.防火隔热性能优良，能承受烃类火灾长时间高温火焰的冲击。

2.附着力强，耐候性能好，不怕风吹、雨淋、日晒，潮湿；抗冻、不起皮、不剥落、不老化、使用寿命长。

3.使用方便，施工工艺简单，和易性好。施工可采用人工手工涂抹，也可采用机械湿法喷涂。

4.具有良好的装饰果，美观大方。

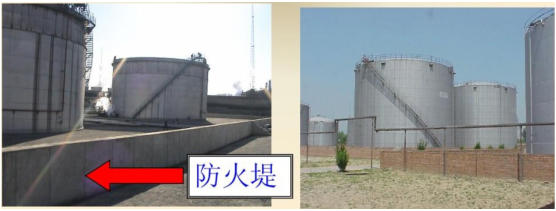

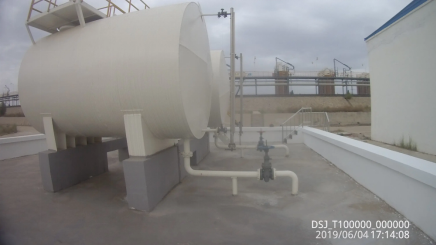

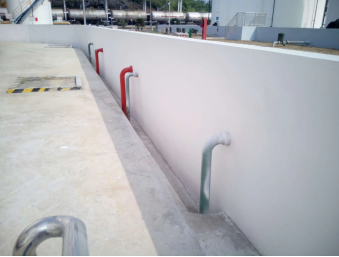

5.适用于各类储罐防火堤、防火墙（砖、石、混凝土结构）等工程的防火保护。

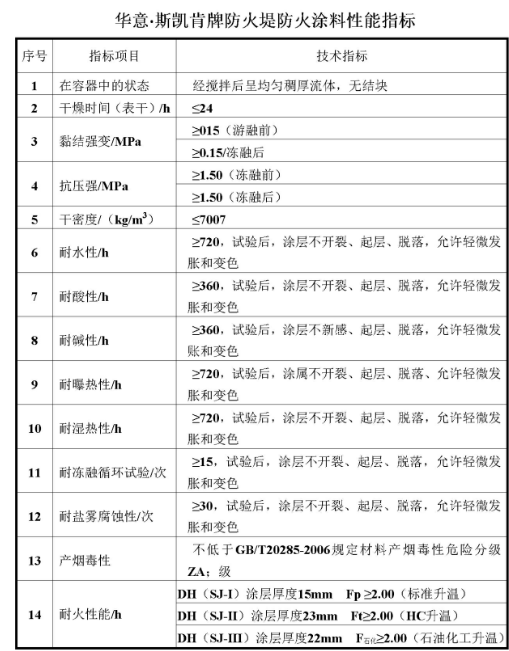

二、性能指标:

三、施工工艺：

1、基材清理：

①防火堤砼表面若出现错台（模板缝处）且高差在10mm以上时应用1：2砂浆进行过渡处理，保证涂层的平整性。

②砼表面若有蜂窝麻面现象应用1：2砂浆抹平，在处理过程中做到密实，避免涂层施工后出现空鼓现象。

③对砼表面的油污、脏物应采取化学清除或机械清理的方法进行处理，保证砼表面干净、无油污；对砼表面的灰尘应用高压水枪进行清洗处理，增强其粘结力。

2、底层喷涂：

①待砼表面清理干净后且无水渍且保持湿润状态时开始喷涂底层。

②底层涂料配比（重量比）为防火涂料：专用粘结剂：水=100:20:100。

③本涂料宜采用压送式喷涂设备进行施工, 喷涂气压宜为0.4～0.6MPa。

④底层喷涂应薄，厚度≤3mm，以砼表面出现凹凸不平粗糙状态为准。底层喷涂遍数为1遍。

3、后续喷涂：

①后续喷涂涂料配比（重量比）为防火涂料：专用粘结剂:水=100:6:100。

②底层喷涂12～24小时后进行后续喷涂，每道厚度宜在5mm左右。施工时根据施工人员的习惯，用喷涂机从防火堤的腰部向顶部（从下而上）进行喷涂，或从上而下进行喷涂均可。

③为了保证涂层不受热胀冷缩现象影响，每隔30m留一条宽度为10mm的施工缝，或根据防火堤砼表面已有的施工缝留均可。

④喷涂过程中枪嘴与喷涂面距离宜在500mm左右。为了避免施工中涂料溅落现象，施工过程中应随时调整喷射距离、喷射角度、气压大小等，以减少材料浪费。

⑤喷涂过程中应用钢针自检厚度，以保证涂层达到设计厚度。

4、养护：

防火涂料完全达到强度周期为28天，养护条件与普通混凝土基本相同，涂料喷涂24小时后应进行雾化喷水养护7天，且忌水压过大冲掉涂层，涂层如有损伤，应及时修补。

四、特别提醒：

1、环境温度＞5℃以上，湿度＜80%,风力＜4级。特殊情况须在0℃以下时，需向本厂技术人咨询，采取相应技术措施。当风力＞4级时，需作一定遮挡。

2、搅拌时料浆太干，可适当增大用水量，稠度以适宜施工为准；搅拌时间宜在3～5min，搅拌均匀为准。

3、涂料包装袋一经打开应随即使用，受潮结块的涂料不得使用。配比搅拌均匀好的涂料应在4小时内使用完毕，否则将固化失去粘结不得使用。

斯凯肯(中国)集团股份有限公司【李经理 15560113119】主营钢结构防火涂料,防火漆,防火涂料生产厂家,防火涂料厂家,国内知名防火涂料厂家。
